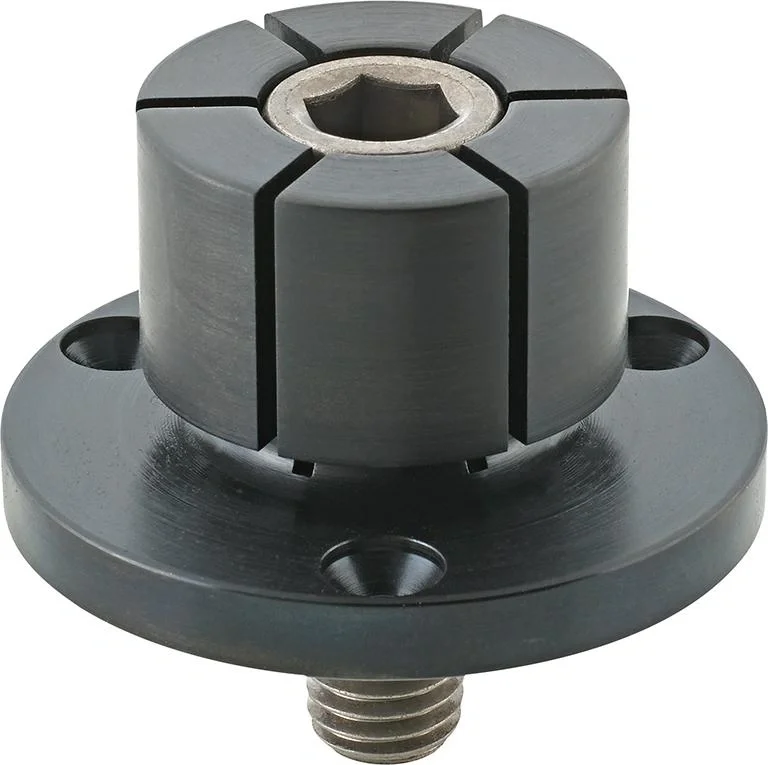

Spänndorn XPA
Universellt spännsystem för fastspänning av alla former av arbetsstycken, oavsett om de är rektangulära, sneda, konkava eller konvexa.
Utformning: Den speciella egenskapen hos denna spännanordning är stålskruven (hållfasthet 10.9) med det excentriska huvudet. Excentern orsakar klämrörelsen vid mycket hög klämkraft. En sexkantig bricka av mässing fungerar som spännstycke.
Användningsområde: Med stoppstift och 1 eller 2 spännskruvar kan vilket arbetsstycke som helst spännas fast i en mängd olika former. Den låga höjden gör det enkelt att bearbeta arbetsstyckets yta. Detta innebär att ingen hänsyn behöver tas till spännklavarnas position under CNC-programmeringen. Dessutom möjliggör de små dimensionerna utrymmesbesparande multipel fastspänning. Spännklämmorna kan också användas som stopp.
Design och utförande: Tillverkad av mjukt stål, med härdad och belagd spännskruv. Monteringsflänsens diameter är koncentrisk med spänndiametern, så att en hög repeterbarhet för delarna uppnås.
Användningsområde: Nästan alla arbetsstycken (t.ex. svarvade delar, frästa delar, borrade delar etc.) har minst ett hål, och det är just detta hål som används för fastspänning med spänndornen XPA. Fastspänningen sker alltså från insidan och gör det möjligt att bearbeta den andra sidan utan problem. De små dimensionerna möjliggör flersidig bearbetning utan störande kanter för verktyget. Spänndornen är maskinbearbetningsbara och kan anpassas till respektive diameter genom svarvning och fräsning. Automatiserbar med hydraulik och pneumatik.
Omfattning av leverans: Spänndorn med 3 fästskruvar.
IBT-spänndorn XPA med fästskruvar Spännområde: 30,0-51,0 mm, spännskruv M2
