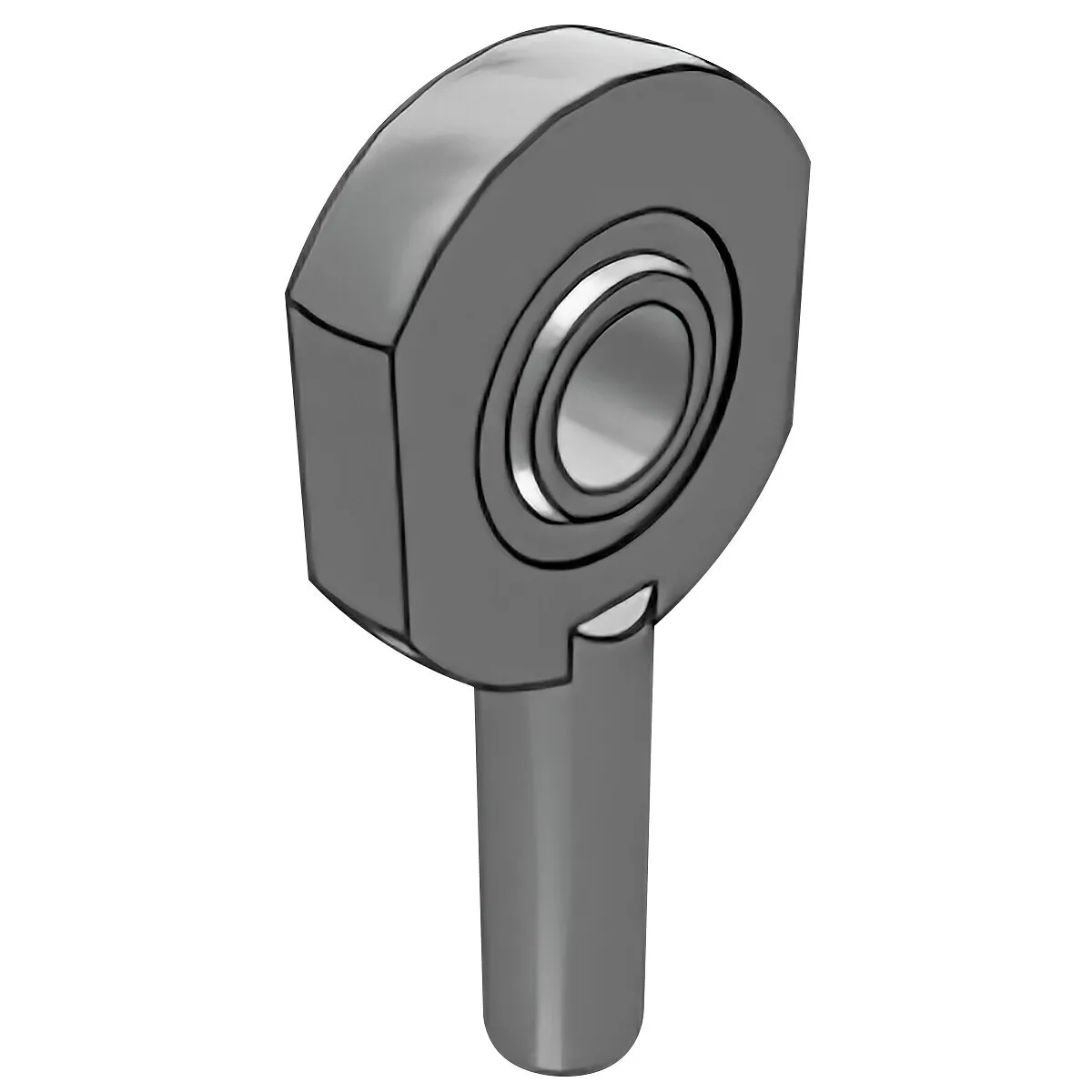

Description
Mått:
- håldiameter (d) 6 mm
- diameter, huvud (d2) max. 22 mm
- innerringens bredd (B) 6 mm
- gänga (G) M6
- bredd på huvud (C1) max. 4,5 mm
- höjd, skaftände – mittpunkt ögla (h) 36 mm
- lutningsvinkel (α) 13 °
- diameter, rullande yta innerring (dk) 10 mm
- läng på gänga (l1) min. 16 mm
- längd (höjd), hus (l2) max. 49 mm
- avstånd, skaft fas – mittpunkt ögla (l7) min. 10 mm
- hålets fasmått (r1) min. 0,3 mm
Beräknade data:
- dynamiskt bärighetstal (C) 3,4 kN
- statiskt bärighetstal (C0) 8,15 kN
- specifik dynamisk belastningsfaktor (K) 100 N/mm²
- materialkonstant (KM) 330
