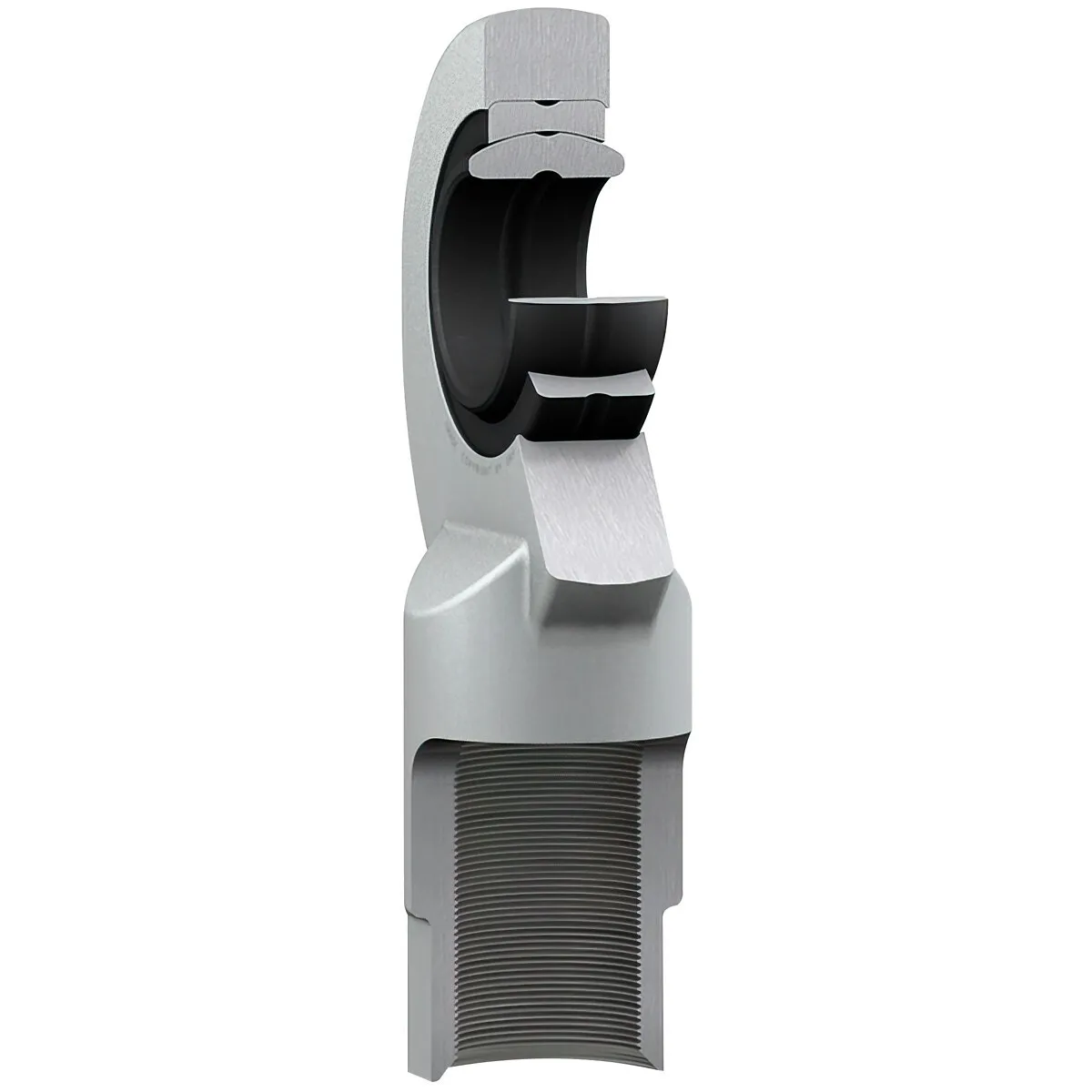

Description
Mått:
- håldiameter (d) 12 mm
- diameter, huvud (d2) max. 35 mm
- innerringens bredd (B) 10 mm
- gänga (G) M12
- bredd på huvud (C1) max. 8,5 mm
- höjd, skaftände – mittpunkt ögla (h1) 50 mm
- lutningsvinkel (α) 10 °
- diameter, rullande yta innerring (dk) 18 mm
- diameter, skaft (d4) 19 mm
- läng på gänga (l3) min. 18 mm
- längd (höjd), hus (l4) max. 69 mm
- längd, flat nyckel (l5) 12 mm
- avstånd, skaft fas – mittpunkt ögla (l7) min. 17 mm
- nyckelstorlek (w) 17 mm
- hålets fasmått (r1) min. 0,3 mm
Beräknade data:
- dynamiskt bärighetstal (C) 10,8 kN
- statiskt bärighetstal (C0) 25,5 kN
- specifik dynamisk belastningsfaktor (K) 100 N/mm²
- materialkonstant (KM) 330
