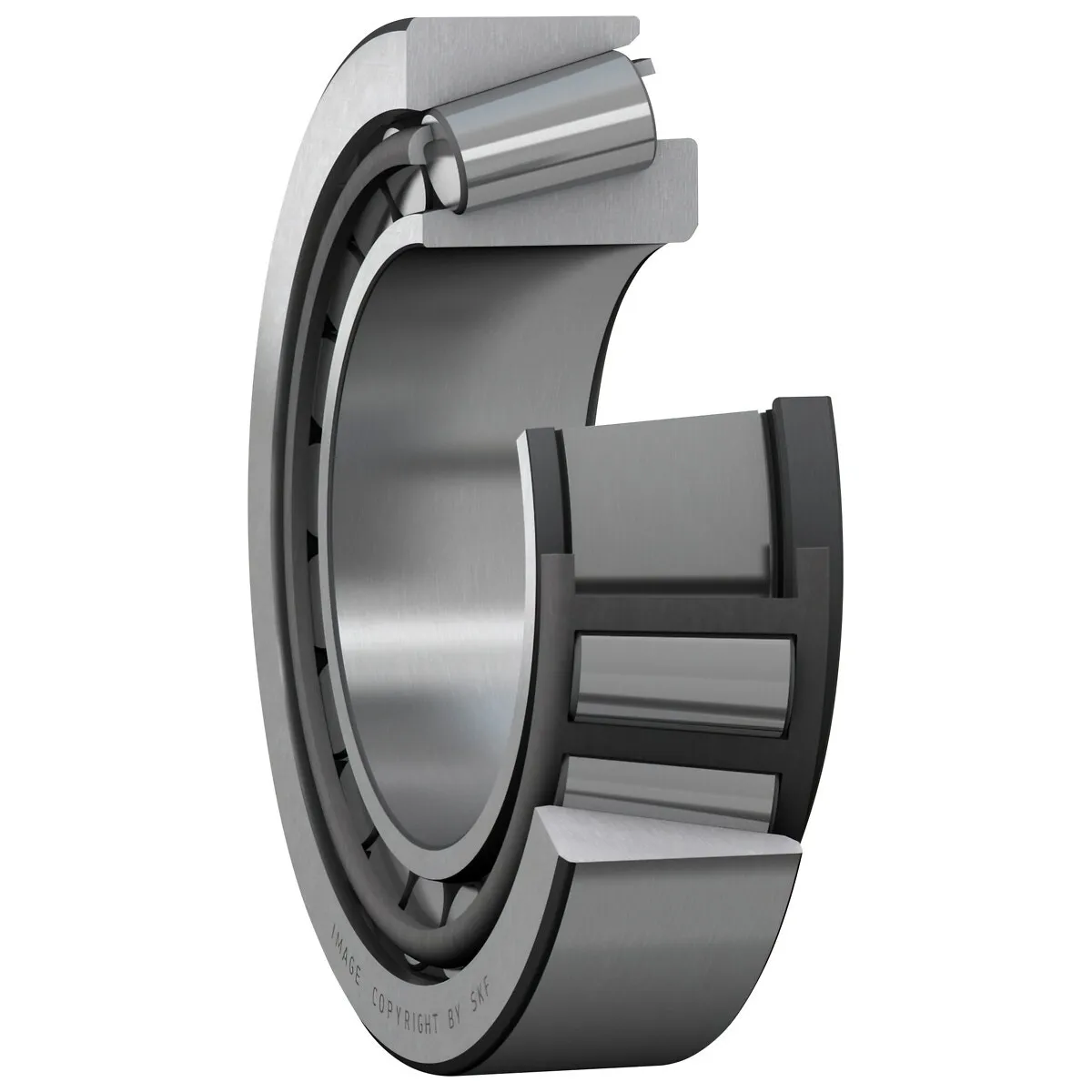

Description
Mått:
- håldiameter (d) 80 mm
- ytterdiameter (D) 140 mm
- lagrets totala bredd (T) 28,25 mm
- diameter för innerringens skuldra (d1) 105 mm
- innerringens bredd (B) 26 mm
- ytterringens bredd (C) 22 mm
- inneringens hörnradie (r1,2) min. 2,5 mm
- ytterringens hörnradie (r3,4) min. 2 mm
- tryckpunktsavstånd (a) 27,531 mm
Innbyggnadsmått:
- axelns inbyggnadsdiameter (da) max. 92 mm
- axelns inbyggnadsdiameter (db) min. 92 mm
- inbyggnadsdiameter för hus (Da) min. 124 mm
- inbyggnadsdiameter för hus (Da) max. 130 mm
- inbyggnadsdiameter för hus (Db) min. 132 mm
- inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 4 mm
- inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 6 mm
- kälradie (ra) max. 2,5 mm
- kälradie (rb) max. 2 mm
Beräknade data:
- dynamiskt bärighetstal (C) 184 kN
- statiskt bärighetstal (C0) 183 kN
- utmattningsbelastning (Pu) 21,2 kN
- referensvarvtal 3800 r/min
- gränsvarvtal 4800 r/min
- beräkningsfaktor (e) 0,43
- beräkningsfaktor (Y) 1,4
- beräkningsfaktor (Y0) 0,8
