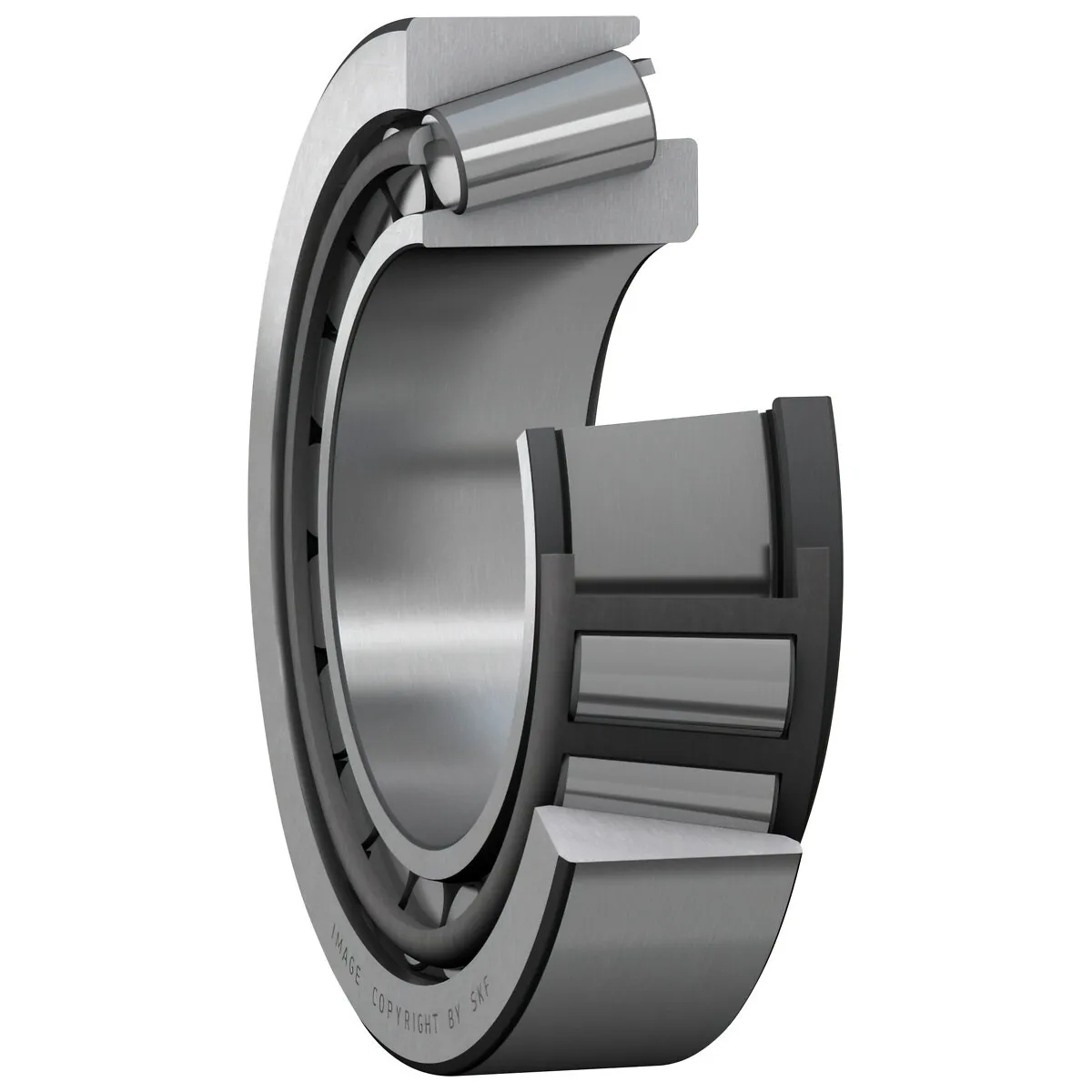

Description
Mått:
- håldiameter (d) 70 mm
- ytterdiameter (D) 110 mm
- lagrets totala bredd (T) 31 mm
- diameter för innerringens skuldra (d1) 88,95 mm
- innerringens bredd (B) 31 mm
- ytterringens bredd (C) 25,5 mm
- inneringens hörnradie (r1,2) min. 1,5 mm
- ytterringens hörnradie (r3,4) min. 1,5 mm
- tryckpunktsavstånd (a) 22,528 mm
Innbyggnadsmått:
- axelns inbyggnadsdiameter (da) max. 78 mm
- axelns inbyggnadsdiameter (db) min. 79,5 mm
- inbyggnadsdiameter för hus (Da) min. 99 mm
- inbyggnadsdiameter för hus (Da) max. 101,5 mm
- inbyggnadsdiameter för hus (Db) min. 105 mm
- inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 5 mm
- inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 5,5 mm
- kälradie (ra) max. 1,5 mm
- kälradie (rb) max. 1,5 mm
Beräknade data:
- dynamiskt bärighetstal (C) 159 kN
- statiskt bärighetstal (C0) 196 kN
- utmattningsbelastning (Pu) 22,8 kN
- referensvarvtal 4800 r/min
- gränsvarvtal 5600 r/min
- beräkningsfaktor (e) 0,28
- beräkningsfaktor (Y) 2,1
- beräkningsfaktor (Y0) 1,1
