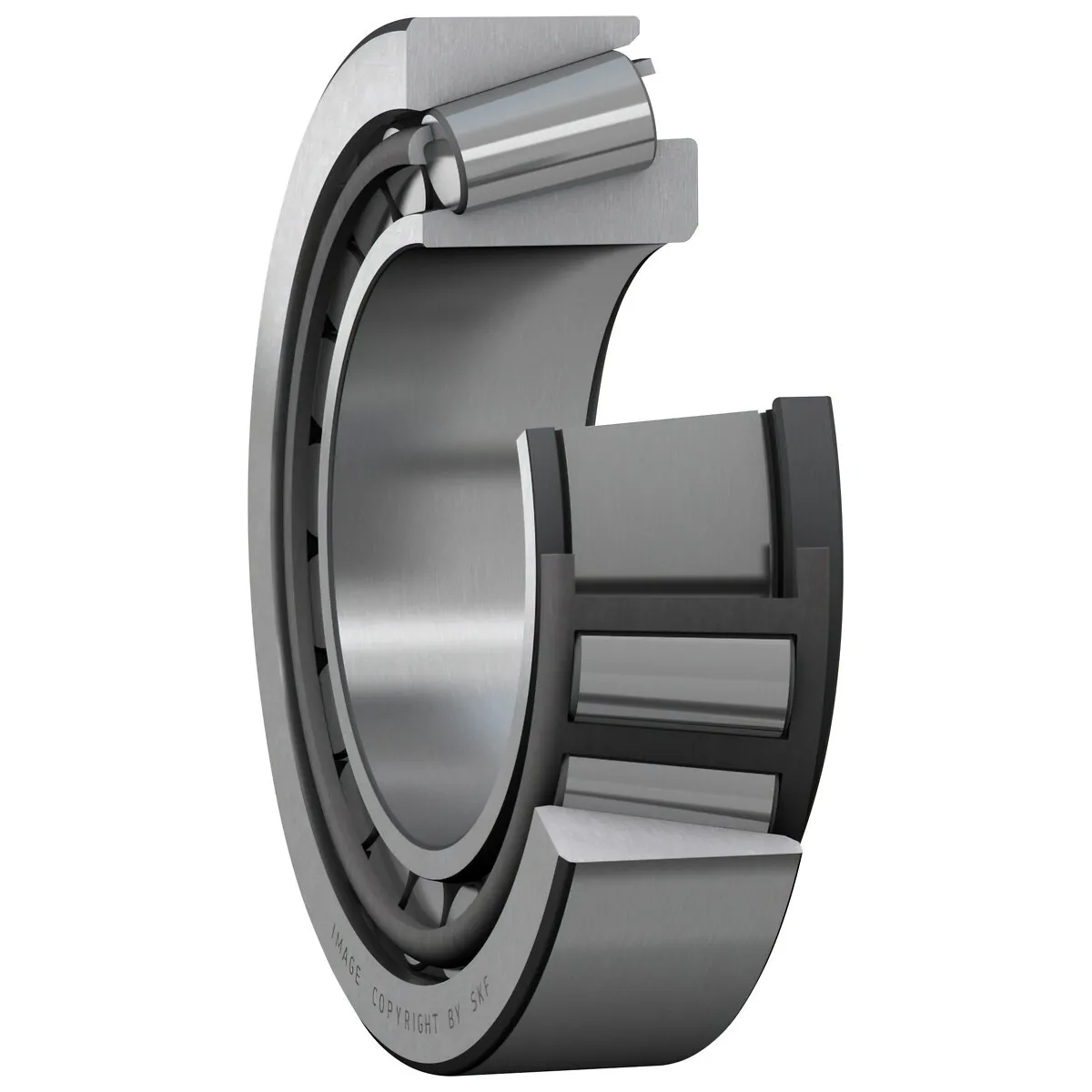

Koniskt Sfäriskt Rullager 40X68X19 Skf

Description

Mått:

• håldiameter (d) 40 mm
• ytterdiameter (D) 68 mm
• lagrets totala bredd (T) 19 mm
• diameter för innerringens skuldra (d1) 54,7 mm
• innerringens bredd (B) 19 mm
• ytterringens bredd (C) 14,5 mm
• inneringens hörnradie (r1,2) min. 1 mm
• ytterringens hörnradie (r3,4) min. 1 mm
• tryckpunktsavstånd (a) 14,8 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) max. 46 mm
• axelns inbyggnadsdiameter (db) min. 47,5 mm
• inbyggnadsdiameter för hus (Da) min. 60 mm
• inbyggnadsdiameter för hus (Da) max. 61,5 mm
• inbyggnadsdiameter för hus (Db) min. 65 mm
• inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 4 mm
• inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 4,5 mm
• kälradie (ra) max. 1 mm
• kälradie (rb) max. 1 mm

Beräknade data:

• dynamiskt bärighetstal (C) 64,7 kN
• statiskt bärighetstal (C0) 71 kN
• utmattningsbelastning (Pu) 7,65 kN
• referensvarvtal 7500 r/min
• gränsvarvtal 9500 r/min
• beräkningsfaktor (e) 0,37
• beräkningsfaktor (Y) 1,6
• beräkningsfaktor (Y0) 0,9
