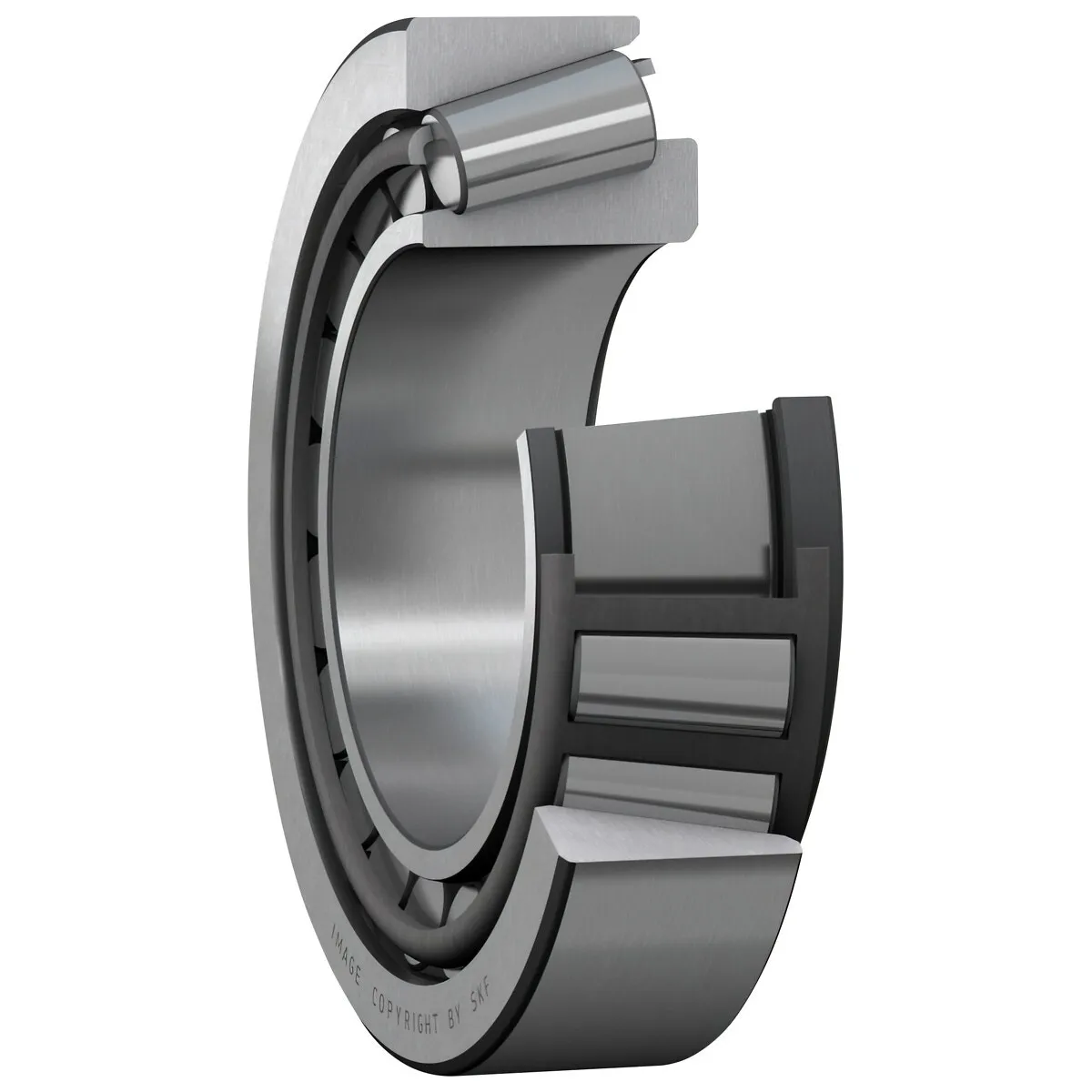

Koniskt Sfäriskt Rullager 35X80X31 Skf

Description

Mått:

• håldiameter (d) 35 mm
• ytterdiameter (D) 80 mm
• lagrets totala bredd (T) 32,75 mm
• diameter för innerringens skuldra (d1) 54,85 mm
• innerringens bredd (B) 31 mm
• ytterringens bredd (C) 25 mm
• inneringens hörnradie (r1,2) min. 2 mm
• ytterringens hörnradie (r3,4) min. 1,5 mm
• tryckpunktsavstånd (a) 20,123 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) max. 44 mm
• axelns inbyggnadsdiameter (db) min. 44,5 mm
• inbyggnadsdiameter för hus (Da) min. 66 mm
• inbyggnadsdiameter för hus (Da) max. 72,5 mm
• inbyggnadsdiameter för hus (Db) min. 74 mm
• inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 4 mm
• inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 7,5 mm
• kälradie (ra) max. 2 mm
• kälradie (rb) max. 1,5 mm

Beräknade data:

• dynamiskt bärighetstal (C) 117 kN
• statiskt bärighetstal (C0) 106 kN
• utmattningsbelastning (Pu) 12,2 kN
• referensvarvtal 6700 r/min
• gränsvarvtal 9000 r/min
• beräkningsfaktor (e) 0,31
• beräkningsfaktor (Y) 1,9
• beräkningsfaktor (Y0) 1,1
