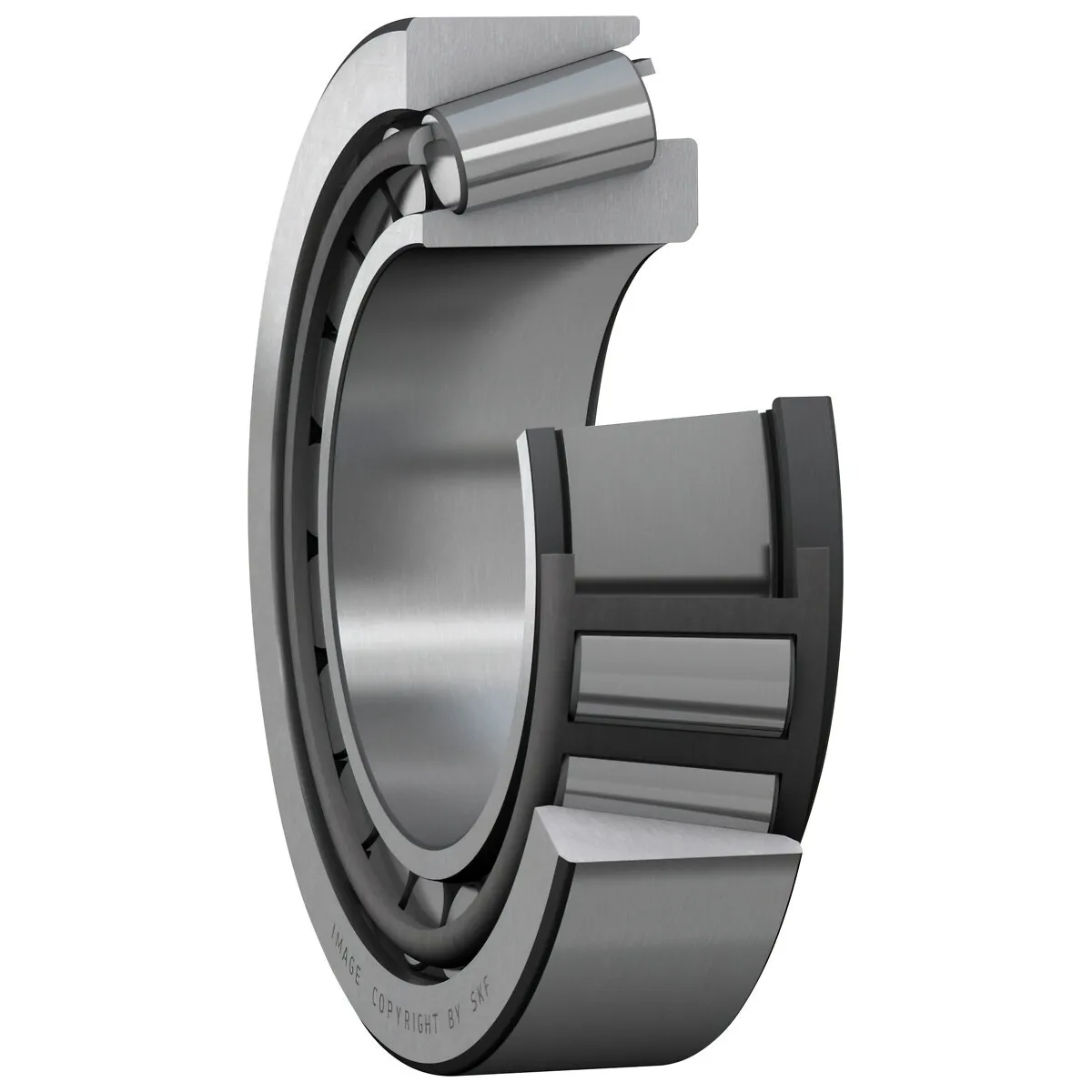

Koniskt Sfäriskt Rullager 35X80X21 Skf

Description

Mått:

• håldiameter (d) 35 mm
• ytterdiameter (D) 80 mm
• lagrets totala bredd (T) 22,75 mm
• diameter för innerringens skuldra (d1) 59,6 mm
• innerringens bredd (B) 21 mm
• ytterringens bredd (C) 15 mm
• inneringens hörnradie (r1,2) min. 2 mm
• ytterringens hörnradie (r3,4) min. 1,5 mm
• tryckpunktsavstånd (a) 24,916 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) max. 45 mm
• axelns inbyggnadsdiameter (db) min. 44,5 mm
• inbyggnadsdiameter för hus (Da) min. 62 mm
• inbyggnadsdiameter för hus (Da) max. 72,5 mm
• inbyggnadsdiameter för hus (Db) min. 76 mm
• inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 3 mm
• inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 7,5 mm
• kälradie (ra) max. 2 mm
• kälradie (rb) max. 1,5 mm

Beräknade data:

• dynamiskt bärighetstal (C) 75,4 kN
• statiskt bärighetstal (C0) 67 kN
• utmattningsbelastning (Pu) 7,8 kN
• referensvarvtal 6300 r/min
• gränsvarvtal 8500 r/min
• beräkningsfaktor (e) 0,83
• beräkningsfaktor (Y) 0,72
• beräkningsfaktor (Y0) 0,4
