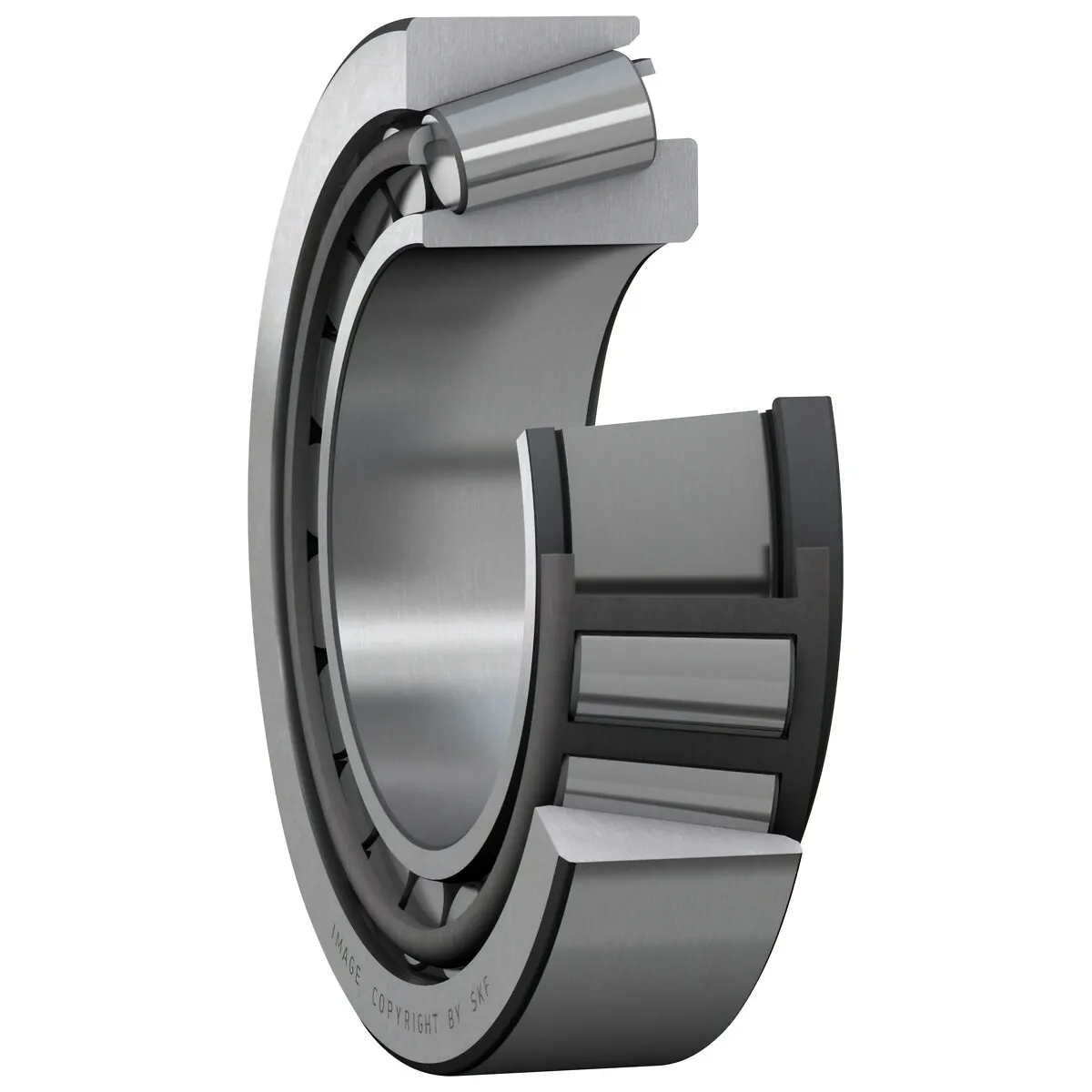

Description
Mått:
- håldiameter (d) 100 mm
- ytterdiameter (D) 150 mm
- lagrets totala bredd (T) 32 mm
- diameter för innerringens skuldra (d1) 125,7 mm
- innerringens bredd (B) 32 mm
- ytterringens bredd (C) 24 mm
- inneringens hörnradie (r1,2) min. 2 mm
- ytterringens hörnradie (r3,4) min. 1,5 mm
- tryckpunktsavstånd (a) 32,5 mm
Innbyggnadsmått:
- axelns inbyggnadsdiameter (da) max. 110 mm
- axelns inbyggnadsdiameter (db) min. 111,5 mm
- inbyggnadsdiameter för hus (Da) min. 134 mm
- inbyggnadsdiameter för hus (Da) max. 141 mm
- inbyggnadsdiameter för hus (Db) min. 144 mm
- inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 6 mm
- inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 8 mm
- kälradie (ra) max. 2 mm
- kälradie (rb) max. 1,5 mm
Beräknade data:
- dynamiskt bärighetstal (C) 209 kN
- statiskt bärighetstal (C0) 280 kN
- utmattningsbelastning (Pu) 31 kN
- referensvarvtal 3200 r/min
- gränsvarvtal 4000 r/min
- beräkningsfaktor (e) 0,46
- beräkningsfaktor (Y) 1,3
- beräkningsfaktor (Y0) 0,7
